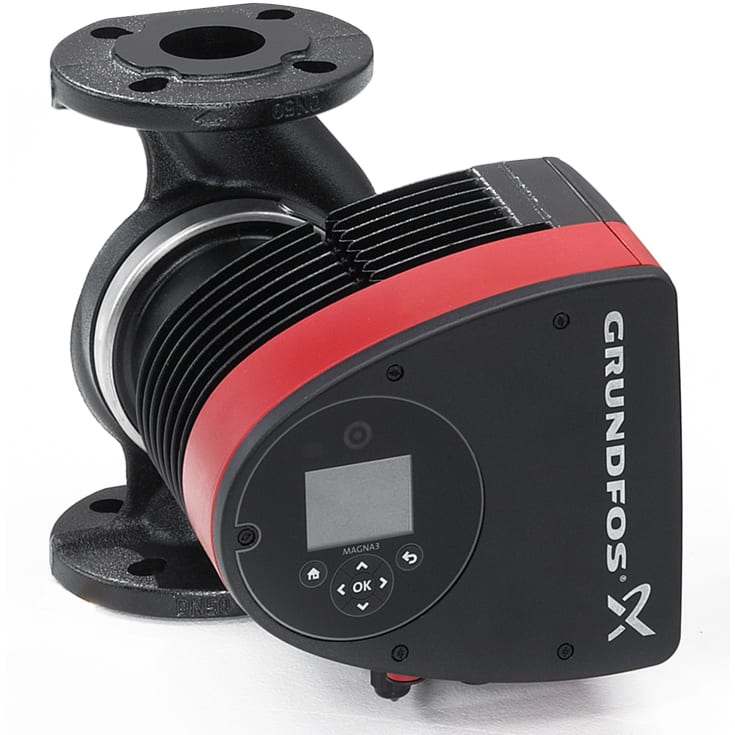

Magna3 50-40 f. 240 1x230V PN6/10

MAGNA3 50-40 F MAGNA3 – Mere end blot en pumpe Med en virkningsgrad uden lige, altomfattende program og indbygningsmuligheder plus funktionaliteter, der erstatter systemkomponenter er MAGNA3 særdeles velegnet til ingeniører og lignende, der søger at opbygge højtydende bygningsanlæg. Denne pumpe i Grundfos’ Master Class vil passe perfekt til både varme- og køleformål, hvilket gør den til det selvfølgelige valg til næsten et hvilken som helst byggeprojekt – såvel gammelt som nyt. MAGNA3 er en vådløberpumpe, dvs. pumpe og motor udgør en samlet enhed uden akseltætning og med kun 2 pakninger som tætning. Lejerne smøres af pumpemediet. Det nyudviklede spændestyhkke med kun 1 skrue gør det muligt hurtigt at flytte topstykket. MAGNA3 er en vedligeholdelsesfri pumpe med meget lave livscyklusomkostninger. Pumpen karakteriseres ved: • styring integreret i kontrolboksen • betjeningspanel med TFT display på kontrolboksen • kontrolboks forberedt for CIM moduler, der fås som ekstraudstyr • indbygget differenstryk- og temperatursensor • pumpehus af støbejern (afhængigt af modellen) • kulfiberforstærket rotorhylster i komposit • lejeplade og rotorkappe i rustfrit stål • statorhus i aluminiumlegering • luftkølet effektelektronik MAGNA3 er en-faset pumpe. Karakteristiske fordele: • AUTOADAPT. • FLOWADAPT og FLOWLIMIT (mere end blot en pumpefunktion, da den reducerer behovet for drosselventiler). • Proportionaltrykregulering. • Konstanttrykregulering. • Konstanttemperaturregulering. • Konstantkurvedrift. • Maks. eller min. kurvedrift. • Automatisk natsænkning. • Intet behov for ekstern motorbeskyttelse. • Isoleringsskaller leveres sammen med enkeltpumper til varmeanlæg. • Stort temperaturområde hvor medietemperaturen og omgivelsestemperaturen er uafhængige af hinanden. Kommunikation Med MAGNA3 kan der kommunikeres via: • trådløs fjernbetjening Grundfos GO Remote • fieldbus-kommunikation via CIM moduler • digitale indgange • relæudgange • analog indgang (mere end en pumpe – fungerer som varmeenergimåler) Motor og elektronisk styring MAGNA3 har en indbygget 4-polet synkron, permanentmagnet-motor (PM motor). Denne motortype er karakteriseret ved at have højere virkningsgrad end en traditionel asynkron kortslutningsmotor. Pumpens omdrejningstal styres af en integreret frekvensomformer. Pumpen har indbygget differenstryk- og temperatursensor. Medie: Pumpemedie: Vand Væsketemperaturområde: -10 .. 110 °C Medietemp.: 20 °C Massefylde: 998.2 kg/m³ Teknisk: TF klasse: 110 Godkendelser på typeskilt: CE,VDE,PCT Materialer: Pumpehus: Støbejern Pumpehus: EN-GJL-250 Pumpehus: ASTM A48-250B Løber: PES 30 % GF Installation: Omgivelsestemperatur: 0 .. 40 °C Max. driftstryk.: 10 bar Flange standard: DIN Rørtilslutning: DN 50 Tryktrin: PN6/10 Indbygningslængde: 240 mm Elektriske data: Effektoptagelse P1: 20 .. 139 W Maks. strømforbrug: 0.22 .. 0.67 A Netfrekvens: 50 Hz Mærkespænding: 1 x 230 V Kapslingsklasse (IEC 34-5): X4D Isolationsklasse (IEC 85): F Andre: Mærkat: Grundfos Blueflux Energy (EEI): 0.20 Nettovægt: 17.7 kg Bruttovægt: 19.7 kg Shippingvolumen: 0.046 m³
